Kontinuierliche Rotorblattüberwachung und Drohneninspektionen für smarte Wartung von Windenergieanlagen

In der Windenergiebranche wollen Betreiber zunehmend von periodischen Inspektionen zu datengetriebener, zustandsbasierter Wartung übergehen. Zwei Technologien stehen im Mittelpunkt dieses Wandels: kontinuierliche Überwachungssysteme und drohnenbasierte Inspektionen. Obwohl sie oft getrennt betrachtet werden, entfaltet ihr echter Wert sich, wenn sie als integriertes diagnostisches und entscheidungsunterstützendes System zusammenarbeiten.

Während die kontinuierliche Überwachung den Zustand der Rotorblätter in Echtzeit verfolgt, können die Daten häufig nur als Indikator für mögliche Schäden dienen. Drohneninspektionen werden dann eingesetzt, um detaillierte Bewertungen des Zustands der Rotorblätter durchzuführen.

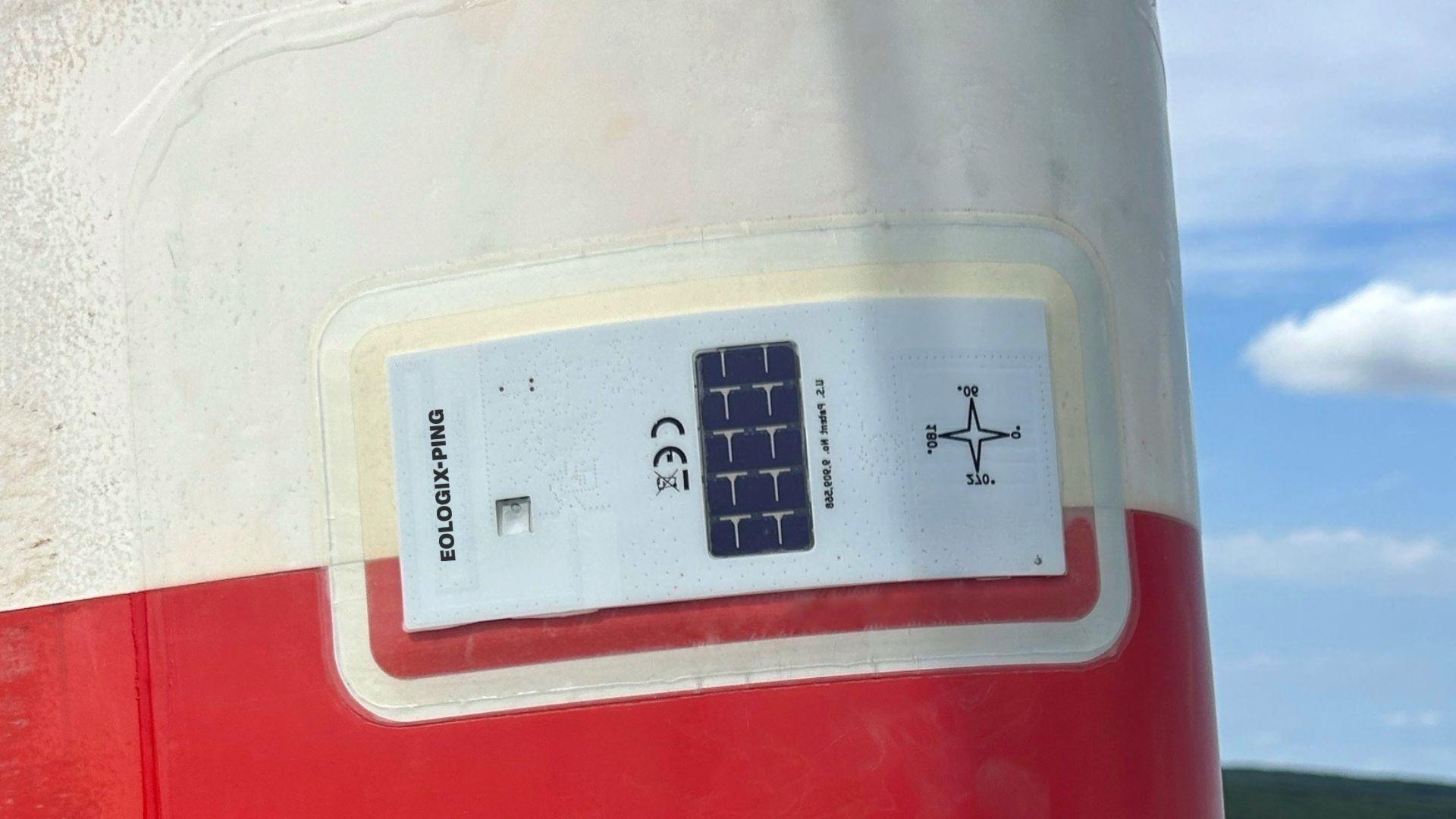

Moderne kontinuierliche Überwachungssysteme sammeln Echtzeitdaten zu mechanischen, strukturellen und umweltbezogenen Bedingungen von Windturbinenkomponenten. Für die Rotorblattüberwachung konzentrieren sich die Sensoren typischerweise auf Parameter wie Oberflächenzustand, Vibrationsmuster, aerodynamische Störungen und Vereisung. Diese Sensoren arbeiten bei allen Wetterbedingungen und liefern ein persistentes, hochauflösendes Signal, das sowohl plötzliche Anomalien als auch langfristige Abnutzungstrends erfasst.

Was diese Schicht wertvoll macht, ist nicht nur die konstante Datenerfassung, sondern auch die Fähigkeit, subtile Veränderungen zu erkennen, die sichtbaren Schäden vorausgehen. Kleine aerodynamische Störungen können frühe Erosionsstadien anzeigen und Eisbildung kann erkannt werden, bevor sie sichtbar wird oder erheblich die Leistung beeinträchtigt.

Allerdings können Sensordaten allein nicht immer den Schadens­typ oder den genauen Ort bestimmen. Betreiber wissen, dass etwas nicht normal läuft, benötigen aber eine visuelle Bestätigung, um den Schweregrad, die Ursache und die geeignete Wartungsmaßnahme zu bestimmen.

Drohnengestützte Inspektionen schließen diese Lücke, indem sie hochauflösende, gezielte visuelle Bewertungen liefern. Sobald ein Überwachungssystem Anomalien erkennt, können Drohnen auf Abruf oder im nächsten geplanten Inspektionsfenster eingesetzt werden, um die Sensormeldungen zu überprüfen und physische Defekte auf der Blattoberfläche zu lokalisieren.

Wenn kontinuierliche Überwachung und Drohnendaten getrennt voneinander betrachtet werden, liefert jede Technologie nur einen Teilausschnitt. Wenn sie kombiniert werden, entsteht ein Gesamtbild, das die Zuverlässigkeit und Effizienz verbessert.

Die kontinuierliche Überwachung schafft den zeitlichen Kontext – sie zeigt, wann sich etwas ändert, wie schnell es voranschreitet und unter welchen Bedingungen die Abweichung auftrat. Die Drohneninspektionen liefern den räumlichen Kontext, indem sie zeigen, was sich geändert hat und wo der Schaden am Blatt lokalisiert ist.



Ein typischer Workflow sieht so aus:

• Das Condition Monitoring System identifiziert eine abnormale Signatur – z. B. eine akustische Störung oder eine Vibrationsverschiebung.

• Betreiber prüfen historische Sensordaten, um zu bestimmen, ob die Anomalie transient oder fortdauernd ist.

• Eine Drohneninspektion wird gestartet, um den Defekt zu lokalisieren und visuell zu charakterisieren.

• Bilder und Sensordaten werden korreliert, um den Schadenstyp und das Ausmaß des Schadens zu bestimmen.

• Die Wartung wird gemäß den tatsächlichen Bedingungen geplant, statt nach festen Intervallen.



Dieser Workflow unterstützt zustands- und prädiktive Wartungsstrategien, reduziert unnötige Inspektionen und stellt sicher, dass aufkommende Probleme früh genug erkannt werden, um kostspielige Ausfälle zu verhindern.

Ein aktuelles Beispiel aus den USA zeigt, wie die Kombination aus kontinuierlicher Rotorblattüberwachung und periodischen Drohneninspektionen ein umfassenderes Verständnis der Schadensentwicklung liefert.

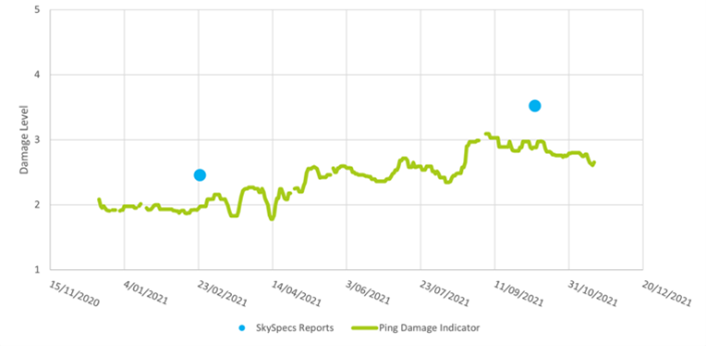

Unser :SURFACE HEALTH System wurde eingesetzt, um die Entwicklung eines bekannten Blitzschadens kontinuierlich zu verfolgen. Das System erkannte im Zeitverlauf subtile Veränderungen des Oberflächenzustands und zeigte damit an, dass der Schaden weiterhin vorhanden war. Diese Hinweise wurden später durch planmäßige Drohneninspektionen bestätigt und quantifiziert.

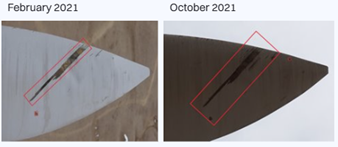

Beim Vergleich der Drohnenberichte aus Februar und Oktober wurde die Verschlechterung des Defekts deutlich sichtbar. Der CAT4-Blitzschaden an Rotorblatt A vergrößerte sich in diesem Zeitraum in der Breite von 10 cm im Februar auf 20 cm im Oktober. Diese Entwicklung ist im direkten Vergleich der Drohnenaufnahmen aus Februar (links) und Oktober (rechts) klar erkennbar.

Dieses Beispiel zeigt, wie sich Echtzeit-Monitoring und visuelle Drohneninspektionen optimal ergänzen: Während das Monitoring fortlaufende Veränderungen frühzeitig erkennt und Betreiber warnt, liefern Drohnenaufnahmen die präzisen Messdaten und die visuelle Bestätigung, die für eine fundierte Wartungsplanung erforderlich sind.

Die Integration von kontinuierlicher Überwachung und Drohneninspektionen bietet mehr als nur zusätzliche Datenpunkte – sie stärkt auch prädiktive Modelle. Überwachungssysteme erzeugen fortlaufende Zeitreihen, während Drohneninspektionen hochwertige Momentaufnahmen liefern. Durch die Korrelation dieser Datensätze gewinnen Betreiber Erkenntnisse darüber, wie bestimmte Schadensarten sich auf Sensormuster auswirken.

Im Laufe der Zeit verbessern diese Erkenntnisse maschinelle Lernmodelle zur Schadenserkennung und -vorhersage, sodass Überwachungssysteme potenzielle Schäden zunehmend früher erkennen können – sogar vor der nächsten Drohneninspektion.

Für Windenergiebetreiber ergeben sich aus dem kombinierten Ansatz Vorteile, die über reine Diagnostik hinausgehen. Dazu gehören:

• Reduzierte Ausfallzeiten
• Weniger manuelle Klettereinsätze
• Schnellere Ursachenanalysen
• Verbesserte Wartungsplanung

Insbesondere erlangen Betreiber die Fähigkeit, Probleme auch bei Wetterbedingungen zu erkennen, in denen Drohnen nicht eingesetzt werden können, während Drohnen hochqualitative Daten unter passenden Bedingungen liefern.

Kontinuierliche Überwachung und Drohneninspektionen sind keine konkurrierenden Methoden, sondern sich gegenseitig ergänzende Werkzeuge. Durch die Kombination von Echtzeitsensordaten mit präzisen visuellen Diagnosen erhalten Betreiber ein umfassenderes Verständnis des Blattzustands. Dies verbessert die Wartungsgenauigkeit, unterstützt prädiktive Strategien und minimiert sowohl Kosten als auch Ausfallzeiten.

Mit dem Fortschritt von KI-gestützten Analysen und autonomen Drohnensystemen wird sich die Synergie zwischen kontinuierlicher Überwachung und Drohneninspektionen weiter vertiefen – hin zu einem vollständig integrierten, automatisierten Rotorblatt-Gesundheitsmanagement.
